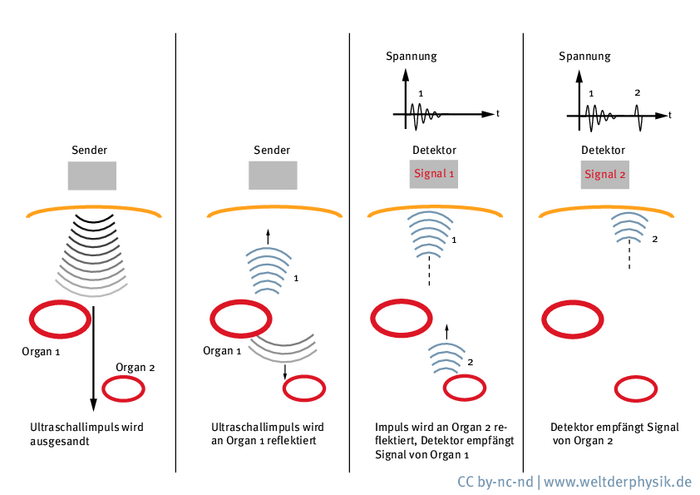

Reflexion von Ultraschall an Organen

Bildergalerie: Von der Ultraschallmessung zum fertigen Bild

Eine einfache Ultraschallmessung läuft in mehreren Schritten ab. Zunächst wird der Ultraschallimpuls in den Körper eingestrahlt. Dort wird er von verschieden tief liegenden Organen zu unterschiedlichen Zeiten und unterschiedlich stark reflektiert. Diese Reflexion wird wiederum gemessen und in ein elektrisches Signal verwandelt. Dadurch erhält man ein Spannungs-Zeit-Diagramm.

Zum Artikel: Vom unhörbaren Ton zum sichtbaren Bild – wie funktioniert Ultraschall?
