Antwortspektrum

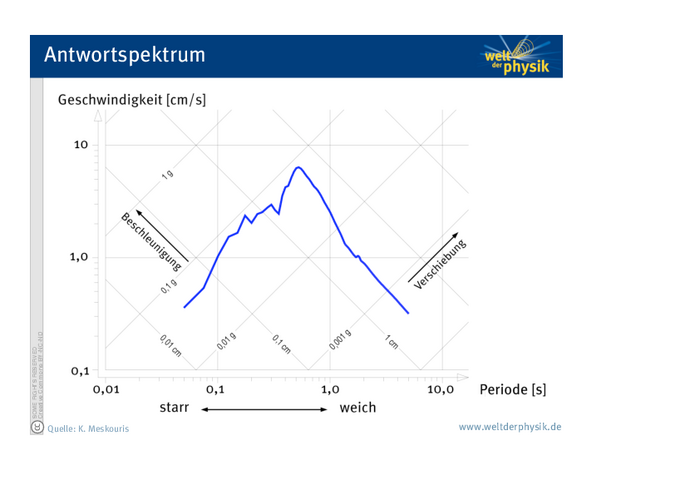

In diesem Diagramm ist das Antwortspektrum der in Bergheim gemessenen Ost-West-Komponente des Roermond-Bebens von 1992 logarithmisch dargestellt. Die Geschwindigkeit der angeregten Einmassenschwinger ist hier in Abhängigkeit von deren Schwingungsdauer aufgetragen. Der Vorteil dieser Darstellungsweise ist die Möglichkeit, entlang der Winkelhalbierenden und senkrecht dazu die zugehörigen Werte für Verschiebung und Beschleunigung direkt ablesen zu können.
